卡套接頭安裝方法

發布日期：2023-02-23 點擊：521

雙卡套管接頭 (two ferrule tube fitting)是由美國人佛瑞德A.雷能在1947年發明的。對比于螺紋、擴孔、單卡套接頭等接頭形式，雙卡套管接頭是一種兼顧密封及安全的小口徑管道連接件。一個優良的雙卡套管接頭可以做到： -> 承受高達管子爆破的壓力而不泄漏。 -> 可用于真空及高壓液體系統。 -> 可在低溫狀態下工作保證密封。 -> 在管子的高額定溫度下持久的密封。 -> 可重復拆裝且保證密封。雙卡套管接頭的這些性能使其廣泛地應用于儀器儀表、石油化工、電力、氣體等行業。

在卡套螺母擰緊一又四分之一轉的過程中，接頭內部依次完成下面設計好的動作：

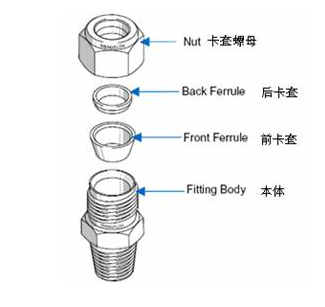

1．通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。
2．接頭本體向內擠壓前卡套。
3．前卡套清理它的內徑與管子外徑間的公差。
4．隨著后卡套的推進，前卡套向前向內動作，后端抬起，與接頭本體斜面形成密封。
5．隨著管子更大的變形和本體斜面與前卡套接觸面的增大，更大的阻力迫使后卡套向內動作，從而在管子上形成第二道牢固的支撐。
6．在卡套螺母擰緊一又四分之一轉，它前進了1/16inch（1.52mm），接頭完成了密封，抱緊管子的作用。
